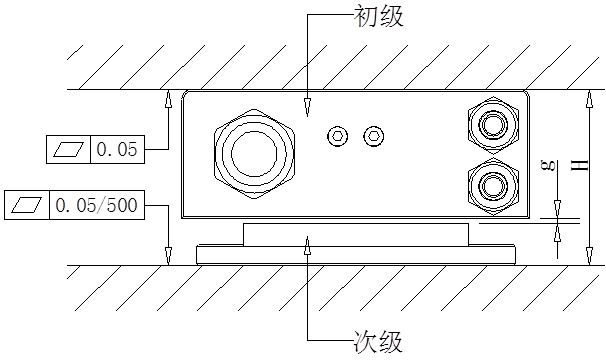

| 系列 | H（+0.1/0）mm | g（±0.1）mm | 極距mm |
| DLMF-03 | 78 | 0.7 | 48 |
高效率：快移速度相比旋轉伺服電機提升1倍以上。
隔離冷卻：專利化冷卻結構設計，溫升超低＜3K （攝氏度）。
高防護等級：IP65高防護等級，適應惡劣環境。
高精度：超高定位精度，雙向重復定位精度可達1μm。
| 電機性能 | 符號 | 單位 | 直線電機型號 | |||
| DLMF-0301W | DLMF-0302W | DLMF-0303W | DLMF-0304W | |||
| 連續推力 | FN | N | 1000 | 2000 | 3000 | 4000 |
| 峰值推力 | FMAX | N | 1700 | 3400 | 5100 | 6000 |
| 電機常數 | KM | N?√W | 41.3 | 58.4 | 71.8 | 82.0 |
| 最大持續損耗功率 | PNMAX | W | 586 | 1171 | 1744 | 2379 |
| 電氣規格 | ||||||
| 連續電流 | IN | A | 15.2 | 30.4 | 45.6 | 60.8 |
| 峰值電流 | IMAX | A | 30 | 51.7 | 77.5 | 91.2 |
| 推力常數 | KF | N/A | 65.8 | 65.8 | 65.8 | 65.8 |
| 反電勢常數 | KE | Vs/m | 38 | 38 | 38 | 38 |
| 電阻(P-P) | RSTR | Ω | 1.3 | 0.65 | 0.43 | 0.33 |
| 電感(P-P) | LSTR | mH | 21 | 10.5 | 7 | 5.3 |
| 最高線圈允許溫度 | TMAX | ℃ | 130 | 130 | 130 | 130 |
| 機械規格 | ||||||
| 極對距（N-N） | TM | mm | 48 | 48 | 48 | 48 |
| 最小流量需求 | VMIN | L/min | 3 | 3 | 3 | 3 |
| 磁吸力 | FA | N | 3400 | 6800 | 10200 | 13600 |
| 初級重量 | MP | Kg | 13.6 | 25.6 | 37.6 | 49.6 |
| 次級重量 | MS | Kg/m | 17.7 | 17.7 | 17.7 | 17.7 |
| 初級規格 | DLMFP-0301W | DLMFP-0302W | DLMFP-0303W | DLMFP-0304W | ||
| 次級規格 | DLMFS-0301/DLMFS-0302/DLMFS-0303/DLMFS-0304(192mm/240mm/288mm/336mm) | |||||

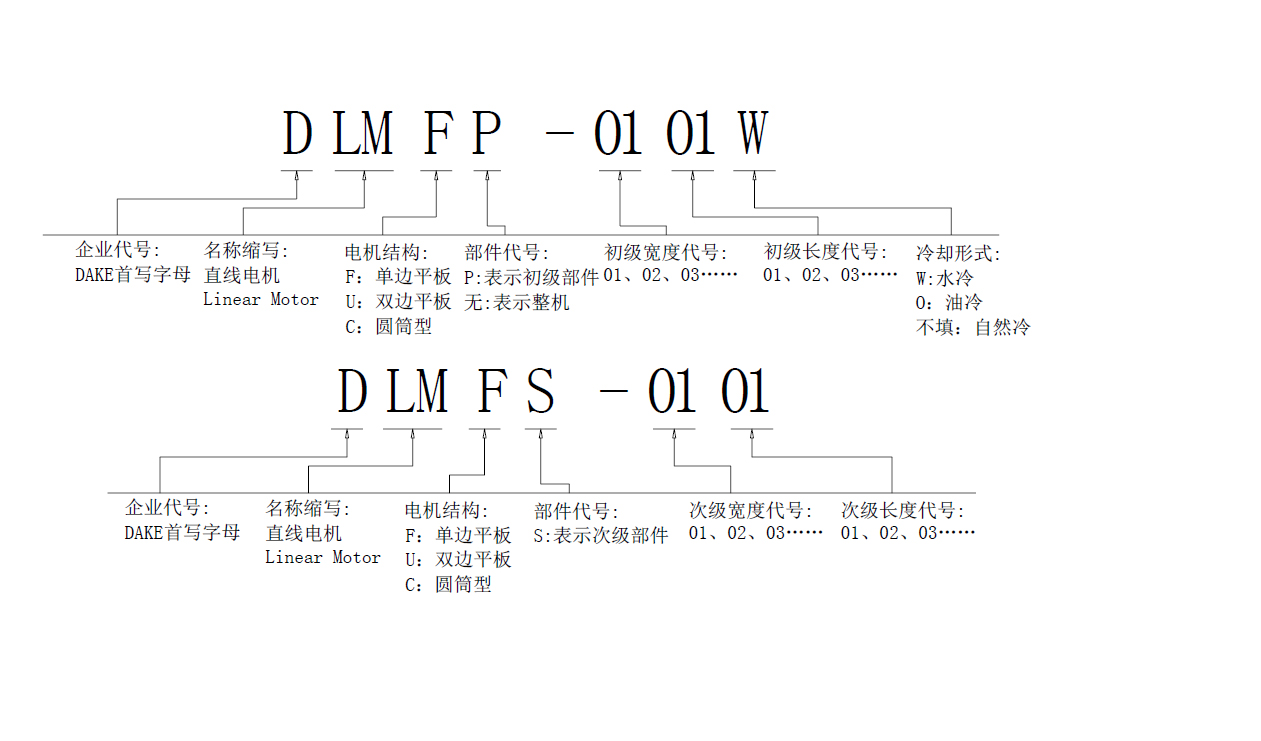

DAKE直線電機初級、次級命名規則

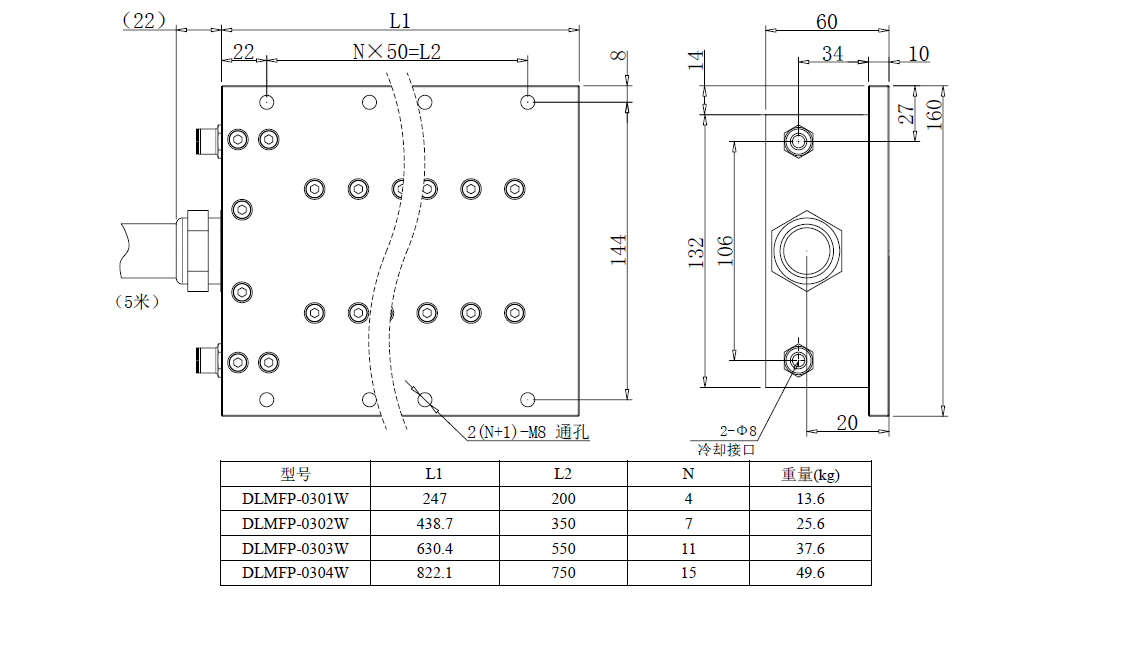

DLMFP-03系列初級安裝尺寸

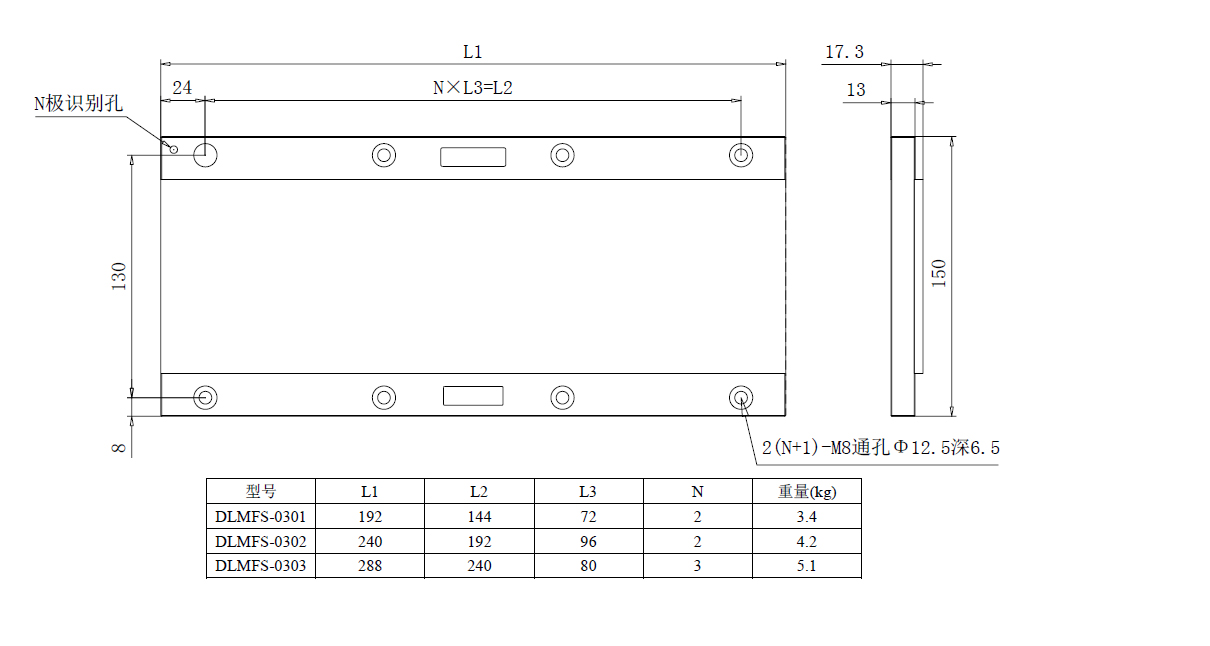

DLMFS-03系列次級尺寸
